Réglage wastegate turbo à géométrie variable : méthode et précautions

Résumé de l’article

l’essentiel en 30 secondes

Le réglage de la wastegate d’un turbo à géométrie variable doit être adapté à la référence exacte du turbocompresseur et à son système d’actionnement. Un mauvais réglage peut provoquer une sous-pression, une surpression, une perte de puissance ou un mode dégradé. Avant de modifier la tige de commande, il faut vérifier l’actionneur, la géométrie variable, l’électrovanne et la pression de suralimentation. Il n’existe aucun nombre de tours ou réglage universel applicable à tous les turbos à géométrie variable.

lecture

9 min

parties

6

FAQ

5 questions

conseil de pro

en fin d’article

Wastegate et turbo à géométrie variable : de quoi parle-t-on exactement ?

Le terme « wastegate » est souvent utilisé de manière générale pour parler du système qui régule la pression du turbo, alors qu’il existe plusieurs technologies de régulation. Sur un turbo classique, la wastegate est une soupape qui permet de détourner une partie des gaz d’échappement lorsque la pression de suralimentation devient suffisante.

Un turbo à géométrie variable (TGV) fonctionne différemment. Il utilise des ailettes mobiles situées autour de la turbine. Leur orientation évolue selon les conditions de fonctionnement du moteur afin de modifier la vitesse des gaz d’échappement qui atteignent la turbine. Cela permet notamment d’améliorer la réponse du turbo à bas régime tout en contrôlant la suralimentation lorsque le régime augmente.

Le déplacement de cette géométrie est assuré par un actionneur, dont la technologie varie selon le turbocompresseur. Il peut notamment être commandé par dépression ou être piloté électroniquement.

C’est pour cette raison que l’expression « réglage wastegate turbo géométrie variable » peut prêter à confusion. Sur de nombreux TGV, ce que l’on cherche réellement à régler concerne la tige de l’actionneur et la course du mécanisme de géométrie variable, et non une wastegate classique. Il est donc indispensable d’identifier le type de turbo avant toute intervention.

Pour distinguer ces systèmes et comprendre le rôle d’une soupape de décharge classique, consultez notre guide consacré au fonctionnement de la wastegate du turbo.

Lorsque notre guide dédié au turbo à géométrie variable sera publié, il pourra également être ajouté ici pour approfondir le fonctionnement des ailettes mobiles et de leur système de commande.

Quels symptômes peuvent indiquer un mauvais réglage de la géométrie variable ?

Un mauvais réglage de la géométrie variable peut perturber directement la pression de suralimentation. Selon la position de l’actionneur et la course des ailettes, le turbo peut fournir une pression trop faible ou, au contraire, trop importante.

Plusieurs symptômes peuvent alors apparaître :

• manque de puissance, notamment lors des accélérations ;
• montée en pression du turbo tardive ou irrégulière ;
• à-coups à l’accélération ;
• passage du moteur en mode dégradé ;
• apparition du voyant moteur ;
• défaut lié à une pression de suralimentation trop basse ou trop élevée.

Ces signes ne prouvent toutefois pas que le réglage est incorrect. Une géométrie variable encrassée ou grippée peut empêcher les ailettes de se déplacer correctement et produire des symptômes très proches. Modifier la longueur de la tige de commande ne corrigera alors pas la cause du problème.

Il faut également contrôler les autres éléments participant à la régulation du turbo. Une durite de turbo percée peut provoquer une fuite de suralimentation et donner l’impression que le réglage de la géométrie variable est incorrect.

Avant de modifier le réglage du turbo, il faut donc éliminer un défaut de commande, notamment au niveau de l’électrovanne turbo.

L’objectif est de diagnostiquer l’origine de la mauvaise pression avant de toucher au réglage de l’actionneur. Un réglage effectué pour compenser une autre panne risque au contraire de déséquilibrer davantage le fonctionnement du turbo.

Un mauvais réglage de la géométrie variable peut parfois s’accompagner d’un comportement sonore inhabituel du turbo. Si le sifflement est devenu plus marqué ou apparaît dans certaines conditions de charge, notre guide sur le turbo qui siffle permet de distinguer une anomalie de régulation d’une fuite ou d’une usure du turbocompresseur.

Comment régler la wastegate d’un turbo à géométrie variable ?

Le réglage d’un turbo à géométrie variable ne doit pas être réalisé au hasard. Avant toute intervention, il faut d’abord identifier précisément la référence du turbocompresseur et le type d’actionneur utilisé, car la méthode et les valeurs de réglage peuvent varier d’un modèle à l’autre.

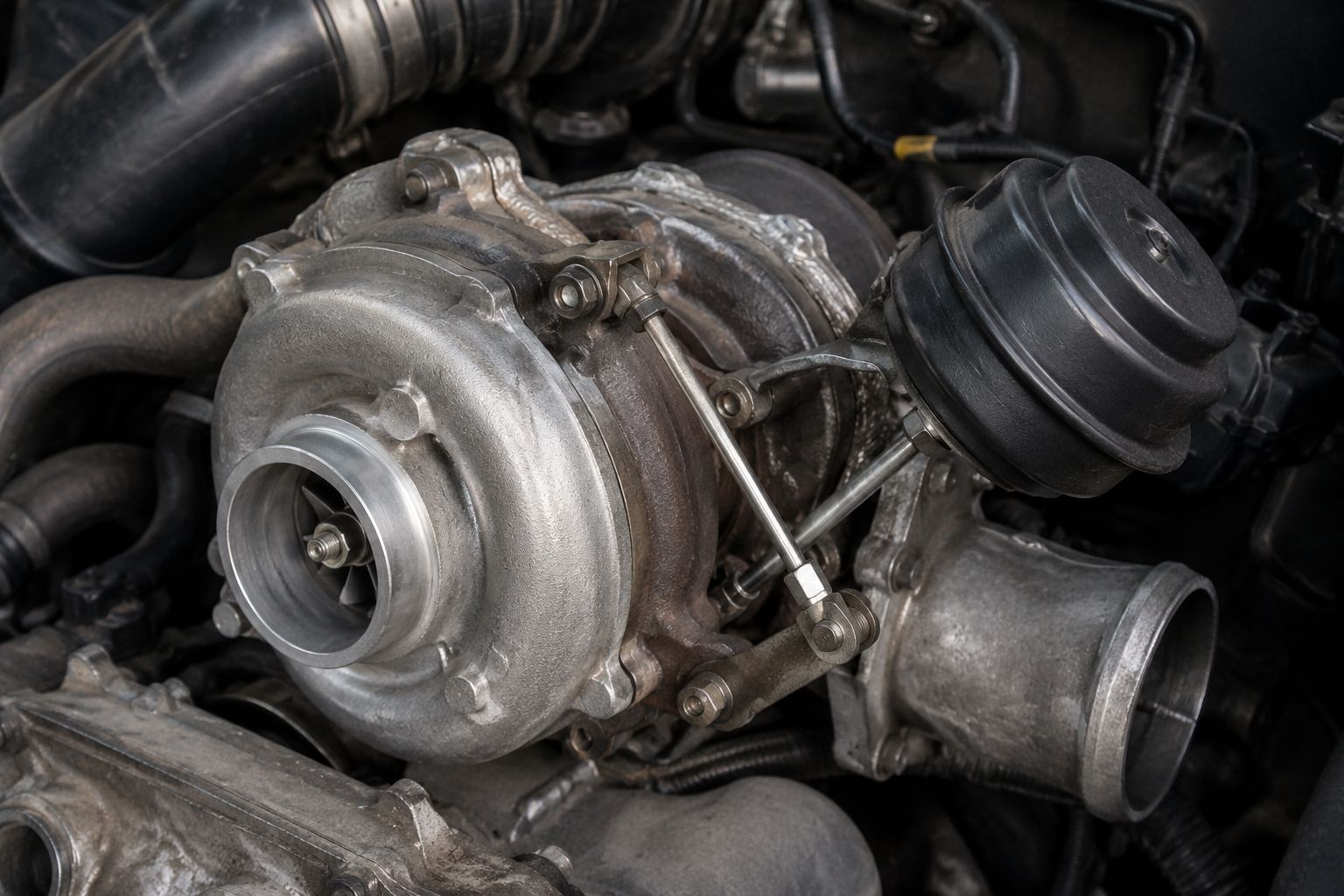

Sur de nombreux montages, le réglage passe par la tige reliant l’actionneur au mécanisme de géométrie variable. Modifier sa longueur change le point auquel l’actionneur commence à déplacer les ailettes ainsi que la course disponible. Une tige trop courte ou trop longue peut donc entraîner une mauvaise régulation de la pression de suralimentation.

L’intervention doit rester progressive :

• repérer la position initiale avant de toucher au réglage ;
• vérifier que la tige et le mécanisme se déplacent librement ;
• effectuer uniquement de petites corrections ;
• contrôler ensuite le comportement de la suralimentation ;
• revenir au réglage initial si le fonctionnement se dégrade.

Il n’existe surtout aucun nombre de tours universel permettant de régler correctement toutes les wastegates ou tous les actionneurs de turbo à géométrie variable. Une valeur trouvée pour un turbocompresseur peut être totalement inadaptée à une autre référence, même montée sur une motorisation proche.

Le bon réglage doit donc toujours être effectué à partir des spécifications correspondant au turbo concerné, et non à partir d’une valeur générique. Chercher à raccourcir ou allonger la tige simplement pour obtenir davantage de pression peut provoquer une sous-pression, une surpression ou un fonctionnement incorrect de la géométrie variable.

Le réglage ne doit intervenir qu’après avoir vérifié que l’actionneur, les ailettes et le système de commande fonctionnent correctement. Une géométrie grippée ou un défaut de pilotage ne se corrige pas en modifiant la longueur de la tige.

Comment vérifier que le réglage de la géométrie variable est correct ?

Une fois le réglage effectué, il ne suffit pas de constater que le moteur a retrouvé de la puissance. Il faut vérifier que la géométrie variable fonctionne correctement sur différentes conditions de charge et que le turbo atteint la pression attendue sans sous-pression ni surpression.

Commencez par contrôler le déplacement de l’actionneur et de sa tige. Le mouvement doit être régulier sur toute sa course, sans blocage ni point dur. Si le mécanisme accroche, le problème peut provenir d’une géométrie variable encrassée ou grippée plutôt que du réglage lui-même.

Un diagnostic électronique permet ensuite d’aller plus loin. Avec un outil OBD adapté, il est notamment possible de comparer :

• la pression de suralimentation demandée par le calculateur ;
• la pression réellement mesurée ;
• leur évolution pendant une accélération et lorsque la charge moteur varie.

Un écart important ou persistant peut révéler une régulation incorrecte. Une pression trop faible peut se traduire par un manque de puissance, tandis qu’une pression excessive peut entraîner un mode dégradé et l’enregistrement d’un défaut de suralimentation.

La vérification de la pression dépend également de la qualité de la mesure : un capteur de pression turbo défectueux peut transmettre une valeur incohérente et fausser le diagnostic.

Un essai permet de vérifier que le turbo répond normalement, mais le simple retour de la puissance n’est pas une validation suffisante. Un réglage peut donner l’impression d’améliorer les performances tout en provoquant une pression excessive dans certaines conditions. Le bon réglage est celui qui permet au système de suivre correctement la pression demandée tout en conservant un fonctionnement régulier sur l’ensemble de la plage d’utilisation.

Quels sont les risques d’un mauvais réglage de la wastegate ou de l’actionneur ?

Un mauvais réglage de la tige ou de l’actionneur peut perturber directement la régulation de la pression de suralimentation. Selon le sens de la correction, le turbo peut alors travailler avec une pression trop élevée ou, au contraire, insuffisante.

Une surpression peut entraîner l’apparition d’un voyant moteur, un passage en mode dégradé et imposer des contraintes supplémentaires au turbocompresseur. À l’inverse, une sous-pression se traduit généralement par un manque de puissance, une réponse plus lente du turbo et des performances dégradées à l’accélération.

Le principal risque consiste surtout à utiliser le réglage pour compenser une autre panne. Une électrovanne défectueuse, une fuite sur le circuit de suralimentation, un actionneur fatigué ou une géométrie variable grippée peuvent tous modifier le comportement du turbo. Raccourcir ou allonger la tige peut alors masquer temporairement le symptôme sans résoudre la cause réelle.

Si plusieurs ajustements sont nécessaires pour obtenir un fonctionnement acceptable, ou si la pression reste incohérente malgré le réglage, il faut arrêter de modifier la tige et reprendre le diagnostic du système complet.

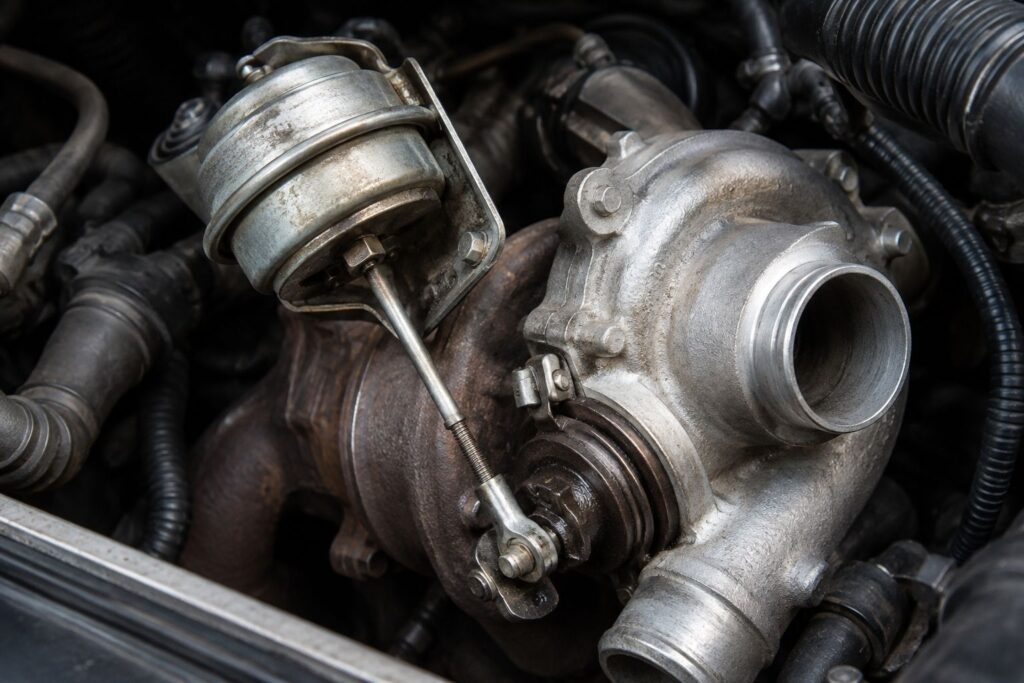

Sur certaines motorisations, le diagnostic doit également tenir compte du montage spécifique du moteur. Nous avons par exemple détaillé les contrôles et le réglage de la wastegate turbo 1.6 HDi.

Un réglage correct doit donc rester une opération de précision, réalisée sur un système mécaniquement sain et à partir des caractéristiques correspondant au turbocompresseur concerné.

Conclusion

Le réglage de la wastegate sur un turbo à géométrie variable demande davantage de précision qu’un simple ajustement de tige. Selon le turbocompresseur, la régulation repose sur un actionneur qui pilote les ailettes mobiles de la géométrie variable, et les caractéristiques de réglage peuvent différer d’une référence à l’autre.

Avant toute modification, il faut donc vérifier le fonctionnement de l’actionneur, l’absence de grippage, le circuit de commande et la pression de suralimentation. Après intervention, la comparaison entre pression demandée et pression réelle permet de vérifier que le turbo est correctement régulé.

Il n’existe surtout aucun réglage universel applicable à tous les turbos à géométrie variable. Une modification approximative peut provoquer une sous-pression, une surpression ou un mode dégradé et, dans certains cas, augmenter les contraintes imposées au turbocompresseur.

FAQ

Questions fréquentes

5 questions

01Comment savoir si la géométrie variable d’un turbo est bloquée ?

Une géométrie variable bloquée peut provoquer une perte de puissance, une pression de suralimentation irrégulière ou un passage en mode dégradé. Le contrôle du déplacement de l’actionneur permet de rechercher un mouvement incomplet, un point dur ou un mécanisme qui ne se déplace plus correctement.

02Quelle est la position de la wastegate au ralenti ?

Il n’existe pas de position universelle applicable à tous les turbocompresseurs. La position de l’actionneur dépend du type de turbo, de son système de commande et de la stratégie utilisée par le calculateur. Il faut donc se référer aux caractéristiques du montage concerné.

03Quelle est la pression normale d’un turbo à géométrie variable ?

Il n’existe pas de pression normale unique pour tous les turbos à géométrie variable. La pression attendue dépend notamment du moteur, du régime, de la charge et de la référence du turbocompresseur. Pour le diagnostic, il est plus pertinent de comparer la pression demandée par le calculateur avec la pression réellement mesurée.

04Peut-on régler la géométrie variable pour faire déclencher le turbo plus tôt ?

Modifier la tige de l’actionneur dans le seul but de faire intervenir le turbo plus tôt est déconseillé. Un réglage incorrect peut modifier la pression de suralimentation et provoquer une surpression, une sous-pression ou un mode dégradé.

05Comment savoir si la wastegate ou l’actionneur est bloqué ?

Il faut vérifier que la tige et le mécanisme qu’elle commande peuvent parcourir leur course normalement, sans point dur ni grippage. Si l’actionneur fonctionne mais que le mécanisme reste bloqué, le défaut peut se situer au niveau du turbo plutôt que de son système de commande.
