Où se trouve le capteur ESP sur la Citroën C4 Picasso ?

Résumé de l’article

l’essentiel en 30 secondes

Sur C4 Picasso, les capteurs liés à l’ESP les plus concernés sont les capteurs de vitesse de roue, fixés sur le moyeu derrière le disque. Leur faisceau remonte dans le passage de roue. Un contrôle visuel ciblé et quelques tests sans valise distinguent un capteur sale ou abîmé d’un défaut ailleurs : contacteur de pédale de frein, batterie faible, pneus, ou incident moteur qui désactive l’ESP.

lecture

5 min

parties

4

FAQ

5 questions

Où se trouve le capteur ESP C4 Picasso ?

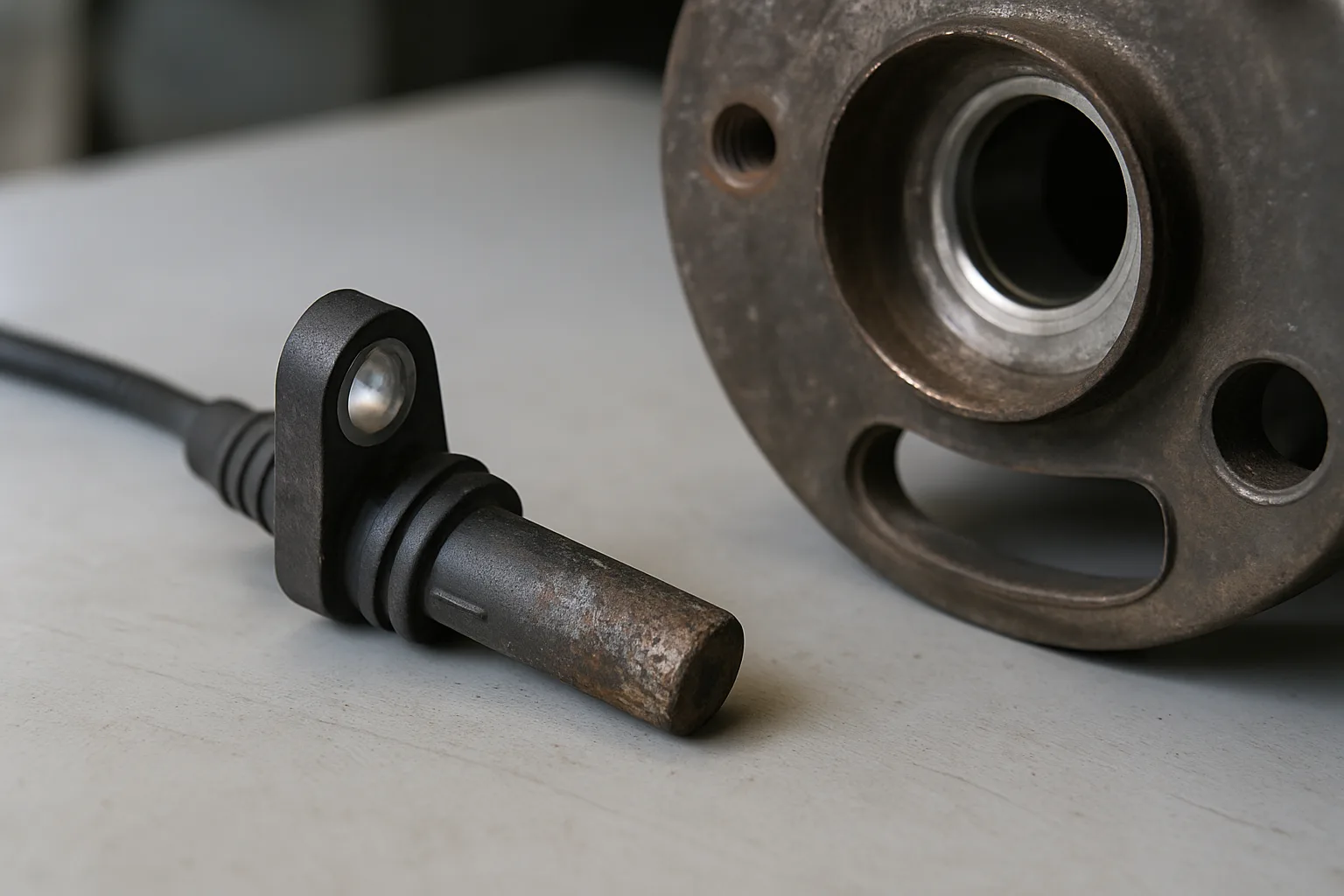

Sur C4 Picasso et Grand C4 Picasso, le « capteur ESP » incriminé le plus souvent est un capteur de vitesse de roue d’ABS fixé sur le moyeu, juste derrière le disque de frein. Sa petite tête cylindrique en plastique est tenue par une vis unique (Torx ou BTR), et son faisceau remonte dans le passage de roue vers un connecteur.

À l’avant, la fixation se situe sur le porte-fusée près du disque ; le câble chemine le long de l’amortisseur et du bras inférieur. À l’arrière, l’implantation est similaire, avec un routage de faisceau sur le bras de suspension. Le C4 Picasso « court » et le Grand partagent ce principe ; la longueur de faisceau et les clips varient selon le train.

Ne pas confondre capteur de roue et autres capteurs utiles à l’ESP. Le contacteur de pédale de frein se trouve derrière la garniture sous volant, juste au-dessus de la pédale. Le capteur d’angle de lacet et d’accélération est dans l’habitacle, fixé sur le tunnel sous la console centrale selon les générations ; il n’est pas visible depuis les passages de roue.

Comment vérifier sans valise si le capteur de roue est en cause ?

Un examen du faisceau et de la zone capteur et couronne, plus les symptômes au volant, oriente le diagnostic. Un message « Système ESP et ASR défaillant », des voyants d’ESP ou d’ABS, une activation d’ABS intempestive ou un bruit « grrr » au freinage évoquent souvent un signal de capteur perturbé. Les voyants au tableau de bord aident à qualifier l’alerte.

1. Stationner à plat, braquer à fond et éclairer l’arrière du disque pour localiser le capteur.
2. Suivre le câble : gaine coupée, écrasée ou connecteur oxydé indiquent un défaut électrique.
3. Retirer la roue si besoin : contrôler la tête du capteur et la roue phonique à cannelures, rechercher saletés, boue, rouille.
4. Repérer humidité ou particules métalliques piégées par l’aimant du capteur, fréquentes après pluie ou chemin boueux.
5. Si la zone est seulement sale, un nettoyage suffit souvent ; câble blessé, tête fissurée ou défaut apparu après remplacement de disques plaident pour un capteur à remplacer.

Le piège à éviter

Rouler avec ABS et ESP désactivés allonge les distances et dégrade l’adhérence sur sol mouillé. Après dépose, reposer la roue et serrer au couple : une erreur peut user le capteur ou arracher le câble.

Quelles autres causes provoquent le voyant ESP/ASR sur la C4 Picasso ?

Le contacteur de pédale de frein est fréquemment en cause sur C4 Picasso, et une batterie faible déclenche souvent l’alerte. Un contacteur de frein défaillant coupe parfois le régulateur et laisse les feux stop inactifs, ce qui allume ESP et ASR.

Une tension de batterie au repos autour ou sous 12,3 V, ou des cosses oxydées, perturbe l’initialisation du calculateur d’ABS et d’ESP. Des pneus de circonférence différente ou un sous-gonflage marqué faussent les vitesses de roues et déclenchent un voyant. Sur 1.6 HDi et 2.0 HDi, un défaut moteur (injection, vanne EGR, FAP, turbo) peut désactiver l’ESP, avec perte de puissance et message moteur.

Comment nettoyer ou remplacer le capteur ABS sur la C4 Picasso ?

Le capteur se dépose roue démontée, en retirant sa vis et sa prise, puis se nettoie ou se remplace avant un court essai. L’opération est simple, mais la tête et les clips de faisceau sont fragiles.

1. Caler le véhicule, desserrer les écrous, lever et poser sur chandelles ; retirer la roue.
2. Localiser la tête du capteur sur le moyeu, déclipser le faisceau et débrancher le connecteur.
3. Dévisser la vis Torx ou BTR ; extraire le capteur dans l’axe sans faire levier sur la roue phonique.
4. Nettoyer la portée et la couronne avec nettoyant frein et brosse nylon ; proscrire l’abrasif sur les cannelures.
5. Reposer le capteur ou la pièce neuve, rebrancher, remonter la roue et serrer au couple.
6. Effectuer un essai à basse vitesse ; si le signal redevient correct, les voyants s’éteignent après quelques mètres.

Des voyants qui reviennent après remplacement évoquent une pièce incompatible ou un connecteur mal enclenché ; un passage en garage permettra d’identifier la roue concernée et de confirmer la référence adaptée.

Avant de démonter une roue, vérifier les feux stop face à un mur réfléchissant. Feux muets et régulateur qui se coupe, avec voyant d’ESP allumé, orientent vers le contacteur de pédale. Ce test rapide évite un démontage inutile des capteurs de roue.

FAQ

Questions fréquentes

5 questions

01Le voyant ESP allumé empêche-t-il de freiner normalement ?

Le freinage de base reste disponible. En revanche, l’ABS et le contrôle de trajectoire peuvent être désactivés, avec distances accrues sur sol glissant. Un témoin d’ABS allumé en permanence indique une dégradation de l’assistance au freinage d’urgence.

02Un capteur ABS sale peut-il faire clignoter uniquement le voyant ESP ?

Oui. Un signal de roue perturbé peut allumer seulement l’ESP et l’ASR, ou l’ESP avec l’ABS, selon la roue et la sévérité du défaut. Des alertes intermittentes après pluie ou boue pointent souvent une cible encrassée ou des particules collées au capteur.

03Comment savoir si c’est le contacteur de pédale plutôt que le capteur de roue ?

Feux stop inopérants ou régulateur qui se désactive au moindre appui orientent vers le contacteur. À l’inverse, grognement d’ABS à basse vitesse, témoin intermittent et câble de capteur abîmé orientent vers une roue précise.

04Faut-il obligatoirement une valise pour remplacer un capteur ABS ?

Non. Le capteur se remplace sans codage. La valise sert à confirmer la roue fautive, lire un code d’absentéisme de signal et lever un doute en cas de pièce inadaptée, de connecteur mal engagé ou de couronne endommagée.

05Une batterie faible peut-elle déclencher à elle seule le voyant ESP ?

Oui. Une tension au repos proche ou inférieure à 12,3 V, ou des cosses oxydées, suffisent à perturber le calculateur d’ABS et d’ESP au démarrage et à allumer l’alerte.
