Électrovanne turbo 1.6 HDi : symptômes, emplacement et test

Résumé de l’article

l’essentiel en 30 secondes

L’électrovanne de turbo du moteur 1.6 HDi joue un rôle essentiel dans la commande de la suralimentation. Lorsqu’elle fonctionne mal, le véhicule peut présenter une perte de puissance, un mode dégradé, des à-coups ou un voyant moteur. Avant de remplacer la pièce, il faut contrôler les durites de dépression, la connectique, l’alimentation électrique et comparer si possible la pression de turbo demandée à la pression réelle. Une électrovanne défectueuse n’est pas toujours responsable : une fuite ou un problème de turbo peut provoquer des symptômes proches.

lecture

6 min

parties

6

FAQ

5 questions

conseil de pro

en fin d’article

À quoi sert l’électrovanne de turbo sur un moteur 1.6 HDi ?

L’électrovanne de turbo du moteur 1.6 HDi participe à la régulation de la pression de suralimentation. Pilotée par le calculateur moteur, elle permet de contrôler la commande du turbo en fonction de la charge, du régime moteur et de la pression nécessaire.

Sur les montages fonctionnant par dépression, l’électrovanne module la dépression envoyée à l’actionneur du turbo. Celui-ci peut alors ajuster le fonctionnement du système de suralimentation afin que le moteur reçoive la pression attendue.

Lorsque l’électrovanne fonctionne mal, la commande du turbo peut devenir incorrecte. La pression obtenue peut alors être trop faible ou ne pas correspondre à la valeur demandée par le calculateur, ce qui peut notamment entraîner une perte de puissance ou un passage en mode dégradé.

L’électrovanne est donc un élément de commande du turbo : sa défaillance ne signifie pas nécessairement que le turbo lui-même est HS.

Quels sont les symptômes d’une électrovanne turbo 1.6 HDi défectueuse ?

Une électrovanne de turbo défectueuse sur un moteur 1.6 HDi perturbe la commande de la suralimentation. Le symptôme le plus fréquent est une perte de puissance, notamment lors des accélérations ou lorsque le moteur est sollicité.

D’autres signes peuvent apparaître :

• turbo qui ne semble plus se déclencher correctement ;
• accélérations irrégulières ou manque de reprise ;
• passage en mode dégradé ;
• voyant moteur allumé ;
• pression de suralimentation trop faible ou incohérente ;
• fonctionnement parfois normal à certains régimes et dégradé à d’autres.

Symptôme	Électrovanne en cause ?	Autre piste possible
Perte de puissance	Oui, possible	Fuite d’air, turbo, débitmètre
Turbo qui répond mal	Oui	Durite de dépression, actionneur du turbo
Mode dégradé	Possible	Défaut de suralimentation ou autre défaut moteur
Voyant moteur	Possible	De nombreuses autres causes
Accélérations irrégulières	Oui, possible	Admission, capteur, fuite d’air
Pression de turbo incorrecte	Oui	Fuite, actionneur ou turbo

Ces symptômes ne permettent pas à eux seuls de condamner l’électrovanne. Une durite de dépression poreuse ou débranchée, une fuite sur le circuit d’air, un problème d’actionneur ou le turbo lui-même peuvent provoquer des signes très similaires. Le diagnostic est donc indispensable avant de remplacer la pièce.

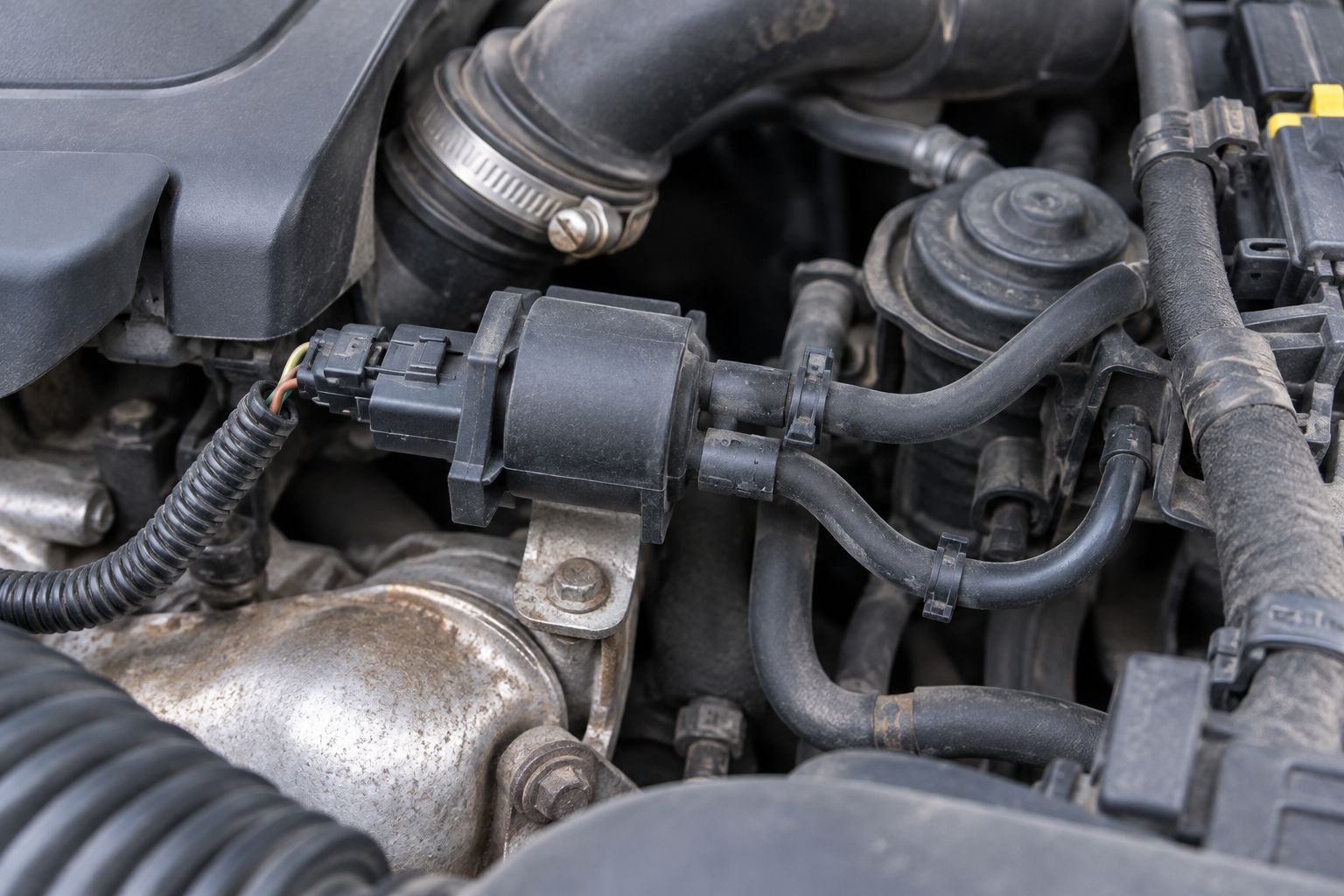

Où se trouve l’électrovanne de turbo sur un 1.6 HDi ?

L’emplacement de l’électrovanne de turbo sur un moteur 1.6 HDi peut varier selon le véhicule et la version du moteur DV6. Une Peugeot, une Citroën ou une Ford équipée de ce moteur ne présente donc pas nécessairement un montage strictement identique.

Pour la repérer, recherchez une petite électrovanne reliée au circuit de commande du turbo, reconnaissable notamment par :

• plusieurs durites de dépression selon le montage ;
• un connecteur électrique ;
• des conduites allant vers le circuit de commande de suralimentation.

Plutôt que de se fier à un emplacement universel, mieux vaut identifier la version exacte du moteur et suivre les durites du circuit de dépression jusqu’à l’électrovanne.

Une fois la pièce localisée, le raccordement des durites doit également être respecté. Notre guide sur le branchement de l’électrovanne turbo 1.6 HDi détaille le montage et les erreurs à éviter.

Comment tester une électrovanne turbo 1.6 HDi ?

Pour tester une électrovanne de turbo sur un 1.6 HDi, il faut éviter de contrôler uniquement la pièce. Une durite percée ou un problème de faisceau peut provoquer les mêmes symptômes.

1. Lisez les codes défaut avec une valise OBD.
   Relevez les éventuels défauts de pression de suralimentation et observez les données moteur disponibles.
2. Inspectez les durites de dépression.
   Recherchez une durite fissurée, poreuse, débranchée ou mal raccordée.
3. Vérifiez le connecteur et le faisceau.
   Contrôlez l’état des broches, des fils et l’absence d’oxydation ou de mauvais contact.
4. Contrôlez la commande électrique.
   Un multimètre permet de vérifier le circuit selon les caractéristiques prévues pour l’électrovanne concernée. Il ne faut pas appliquer une valeur de résistance ou de tension universelle à tous les montages 1.6 HDi.
5. Testez le fonctionnement de l’électrovanne.
   Selon l’équipement disponible, il est possible de vérifier si elle commande correctement le circuit de dépression lorsque le calculateur la pilote.
6. Comparez la pression demandée et la pression réelle.
   Avec une valise capable d’afficher les paramètres en temps réel, un écart important peut aider à orienter le diagnostic vers l’électrovanne, les durites, l’actionneur ou le turbo.

Une électrovanne ne doit donc être remplacée qu’après avoir écarté une fuite de dépression, un problème électrique ou un défaut du système de suralimentation lui-même.

Si l’électrovanne semble fonctionner correctement mais que la pression affichée reste incohérente, il faut aussi contrôler le capteur de pression turbo 1.6 HDi, qui transmet au calculateur la valeur réellement mesurée dans le circuit de suralimentation.

Faut-il nettoyer ou remplacer une électrovanne turbo 1.6 HDi ?

Le choix dépend du diagnostic. Si l’électrovanne est simplement encrassée ou si le problème vient d’un élément périphérique, un contrôle et éventuellement un nettoyage peuvent suffire.

En revanche, si la défaillance électrique ou mécanique de l’électrovanne est confirmée, son remplacement devient la solution la plus logique.

Avant de changer la pièce, vérifiez toutefois :

• les durites de dépression ;
• le connecteur et le faisceau ;
• l’actionneur du turbo ;
• l’absence de fuite sur le circuit de suralimentation ;
• le fonctionnement du turbo lui-même.

Remplacer l’électrovanne ne résoudra rien si la panne vient d’une durite percée, d’un mauvais contact ou du turbo.

Le prix dépend de la référence et du véhicule, mais l’électrovanne reste généralement bien moins coûteuse qu’un turbo complet. Il vaut donc mieux confirmer le diagnostic avant de remplacer des pièces au hasard.

Conclusion

Une électrovanne turbo 1.6 HDi défectueuse peut perturber fortement la suralimentation, mais son remplacement ne doit intervenir qu’après un diagnostic précis. Les durites, le faisceau, l’actionneur et le turbo lui-même doivent être contrôlés avant de condamner la pièce.

Si l’électrovanne est réellement HS, son remplacement reste généralement plus simple et moins coûteux qu’une intervention sur le turbo complet. La bonne référence et un montage correct sont toutefois indispensables pour retrouver un fonctionnement normal.

FAQ

Questions fréquentes

5 questions

01Est-il possible de rouler avec une électrovanne turbo défectueuse ?

Oui, parfois sur une courte distance si le véhicule reste stable. En revanche, une forte perte de puissance, des à-coups importants ou un mode dégradé doivent inciter à faire contrôler rapidement le système.

02Comment savoir si l’électrovanne turbo est HS ?

Un diagnostic OBD, le contrôle des durites de dépression, de la connectique et de la commande électrique permettent de vérifier si l’électrovanne est réellement en cause.

03Une électrovanne de turbo défectueuse peut-elle abîmer le turbo ?

Pas systématiquement. Elle peut toutefois perturber la commande de suralimentation et provoquer un fonctionnement anormal du turbo. Il faut donc corriger le défaut avant qu’il ne s’aggrave.

04Quelle est la durée de vie d’une électrovanne turbo ?

Il n’existe pas de durée de vie fixe. Son usure dépend de la qualité de la pièce, de l’état du circuit de dépression, de la chaleur dans le compartiment moteur et des conditions d’utilisation.

05Quelle différence entre un turbo HS et une électrovanne turbo HS ?

Les symptômes peuvent être proches, notamment une perte de puissance. Une électrovanne HS perturbe surtout la commande du turbo, alors qu’un turbo défectueux présente généralement un problème mécanique ou de suralimentation propre à l’ensemble turbo.
