Borne 15 BMW E92 : rôle, emplacement et panne de + après contact

Résumé de l’article

l’essentiel en 30 secondes

La borne 15 d’une BMW E92 correspond au +12 V après contact. Selon la version, cette alimentation peut être gérée par les modules CAS/JBE et ne se présente pas toujours sous la forme d’un simple fil ou relais facile à identifier. En cas d’absence de + après contact, il faut contrôler la batterie, les fusibles, les relais éventuels, les alimentations des modules et les connecteurs avant de conclure à une panne précise.

lecture

4 min

parties

3

FAQ

5 questions

conseil de pro

en fin d’article

À quoi sert la borne 15 sur une BMW E92 ?

Sur une BMW E92, la borne 15 correspond à une alimentation +12 V après contact. Elle est alimentée lorsque le véhicule est mis sous contact et sert à réveiller ou alimenter différents équipements électriques.

Elle se distingue de la borne 30, qui reste alimentée en permanence, même contact coupé. La borne 31 correspond quant à elle à la masse.

Élément	Fonction
Borne 15	+12 V après contact
Borne 30	+12 V permanent
Borne 31	Masse
CAS / JBE	Gestion de certaines alimentations électriques

Sur l’E92, la gestion électrique est plus complexe qu’un simple interrupteur mécanique. Les modules comme le CAS et le JBE participent à la distribution et au réveil de certaines alimentations.

C’est pour cette raison qu’il ne faut pas chercher systématiquement un simple fil +12 V après contact derrière un équipement. Selon la version et le circuit concerné, la borne 15 peut être pilotée électroniquement ou passer par un relais spécifique.

Où trouver la borne 15 sur une BMW E92 ?

Sur une BMW E92, la borne 15 n’a pas un emplacement unique valable pour toutes les versions. Le point de récupération dépend du moteur, de l’année et de l’équipement électrique du véhicule.

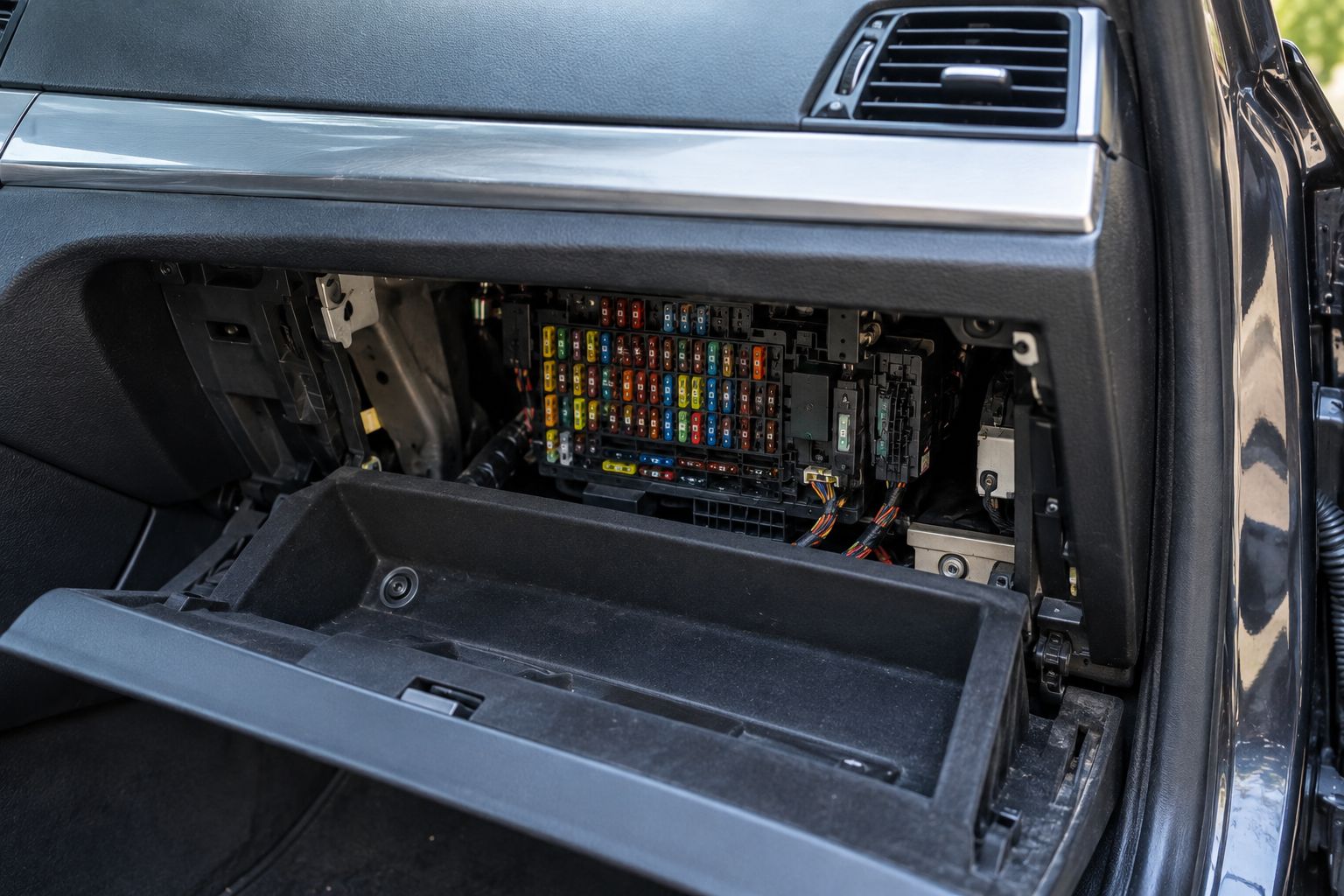

La boîte à fusibles située derrière la boîte à gants constitue l’un des principaux endroits à contrôler. Selon la version, certaines alimentations après contact peuvent y être récupérées, avec éventuellement un relais de borne 15 dédié.

Le système électrique de l’E92 repose aussi sur des modules comme le CAS et le JBE, qui participent à la gestion des alimentations et au réveil des différents équipements. Une absence de +12 V après contact peut donc venir d’un problème de commande électronique et pas uniquement d’un relais défectueux.

Avant de repiquer une alimentation, mieux vaut consulter le schéma électrique correspondant précisément au véhicule. Cela évite de choisir un fusible qui reste alimenté en permanence ou un circuit piloté qui se coupe après quelques minutes.

Sur les versions diesel, si le problème s’accompagne de difficultés de démarrage ou d’autres symptômes moteur, notre guide sur la fiabilité du moteur N47 BMW permet aussi de vérifier les principaux points faibles mécaniques à surveiller.

Que vérifier si vous n’avez plus de + après contact ?

Commencez par la batterie. Une tension trop faible peut provoquer des comportements électriques incohérents et empêcher certains modules de se réveiller correctement.

Vérifiez ensuite les fusibles liés au circuit concerné, puis le relais éventuel de borne 15 selon la version. Une absence de +12 V après contact ne signifie toutefois pas automatiquement que le relais est HS.

Le contrôle doit ensuite porter sur l’alimentation du CAS et du JBE, ainsi que sur les connecteurs et les masses. Un mauvais contact, une oxydation ou une coupure dans le faisceau peuvent interrompre l’alimentation sans provoquer de panne franche ailleurs.

Si plusieurs équipements cessent de fonctionner en même temps, un diagnostic électronique devient particulièrement utile pour identifier un défaut de communication ou d’alimentation enregistré par les calculateurs.

Sur certaines motorisations turbo, un défaut d’alimentation ou de commande peut aussi perturber d’autres organes électriques. Notre guide sur l’électrovanne turbo explique par exemple comment une commande incorrecte peut provoquer une perte de puissance ou une pression de suralimentation mal régulée.

FAQ

Questions fréquentes

5 questions

01Quelle est la différence entre la borne 15 et la borne 30 ?

La borne 15 correspond au +12 V après contact, tandis que la borne 30 reste alimentée en permanence.

02Où se trouve la boîte à fusibles sur une BMW E92 ?

Elle se trouve derrière la boîte à gants. L’accès demande généralement de déposer ou d’abaisser certains éléments de garniture.

03Une borne 15 absente signifie-t-elle que le relais est HS ?

Non. Le problème peut aussi venir de la batterie, d’un fusible, du CAS, du JBE, d’un connecteur ou du faisceau.

04Peut-on récupérer un + après contact derrière l’autoradio ?

Pas systématiquement. Sur l’E92, de nombreuses alimentations sont gérées par le CAN-Bus et les modules électroniques.

05Un diagnostic électronique est-il utile pour une panne de borne 15 ?

Oui, surtout si plusieurs équipements sont touchés ou si aucun défaut visible n’apparaît au niveau des fusibles et connecteurs.
